Geländer-Konfiguration

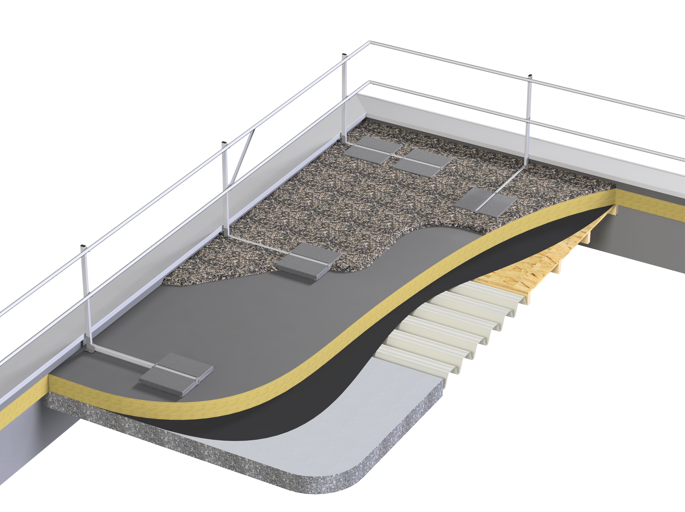

System: LUX-top® G-T QUICK (Kollektivschutz auf Flachdächern)

Datum:

LUX-top® G-T QUICK

Massenermittlung & Kalkulations-Tool

Projekt-Einrichtung

Beantworten Sie 2 kurze Fragen zur automatischen Massenermittlung.

Attika

Projektdaten

Wie hoch ist die vorhandene Attika?

Hinweis: Bei Attikahöhen unter 150 mm ist ein Bordbrett erforderlich.

Keine Attika Es ist keine nennenswerte Attika vorhanden. Ein G-T Bordbrett sowie LUX-top® Kontrollwinkel zur Verschiebungskontrolle sind erforderlich.

Niedrige Attika (50 - 149 mm) Eine niedrige Attika ist vorhanden. Ein G-T Bordbrett ist erforderlich.

Hohe Attika (≥ 150 mm) Die Attika ist hoch genug. Es wird kein zusätzliches Bordbrett benötigt.

Projektdetails festlegen

Projektname / Bauvorhaben

Richtpreise für Kalkulation einblenden

Bauvorhaben

Attika Anordnung

Dachplaner (Satellitenbild)

Dachfoto (PDF, PNG, JPG) hierher ziehen oder

Gebäudelängen (m)

Geben Sie die Längen der Geländer-Strecken ein. Bei zusammenhängender Verlegung wird zwischen den Elementen automatisch eine Ecke berechnet.

Montage-Richtlinien (G-T QUICK):

Max. Pfostenabstand: 2,50 m.
Ecke: Ein Pfosten bei max. 0,5 m und einer bei max. 2,0 m.
Anfangs- und Endpfosten erhalten 4 Betonplatten (50 kg).
Pro Ecke werden 6 Betonplatten (75 kg) & 6 Kontergewichthalter benötigt (verteilt auf Eck-Pfosten).
Zwischenpfosten erhalten 2 Betonplatten (25 kg).
Pro Betonplatte wird genau 1 Kontergewichthalter benötigt.
Holmverbinder Ende/Anfang werden nur am Anfang und Ende je 1-mal benötigt.

Gesamtlänge

0,0 m

Gesamtgewicht

0 kg

Schematischer Verlegeplan (Draufsicht)

Geländerholm (2-läufig)

Zugangstür

Anfangs-/End-/Eckpfosten (4 Gewichte)

Zwischenpfosten (2 Gewichte)

Diagonale Quick

Stückliste & Massenermittlung

Komponente	Menge	Einzelpreis	Gesamtpreis

Gesamtlänge Geländer: 0,0 m

Gesamtgewicht System: 0,0 kg

Geschätzter Gesamtpreis (netto): 0,00 €
